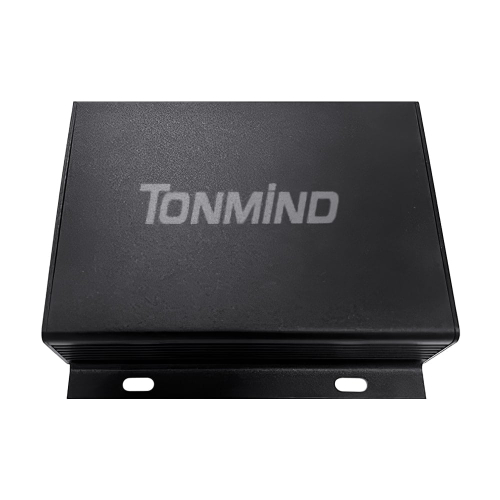

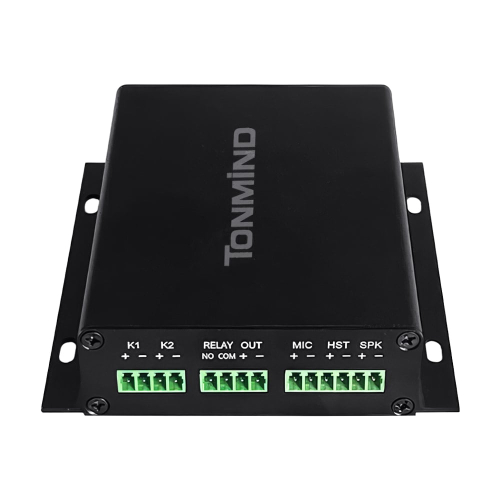

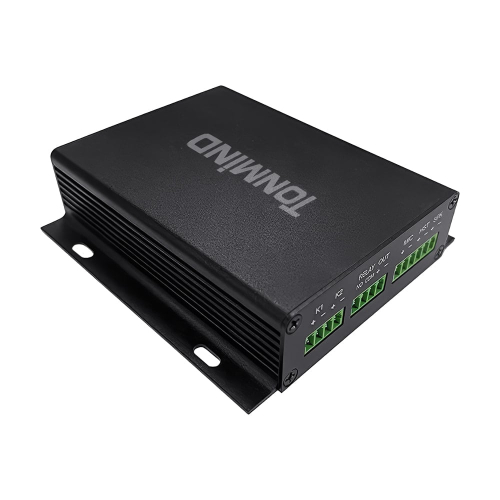

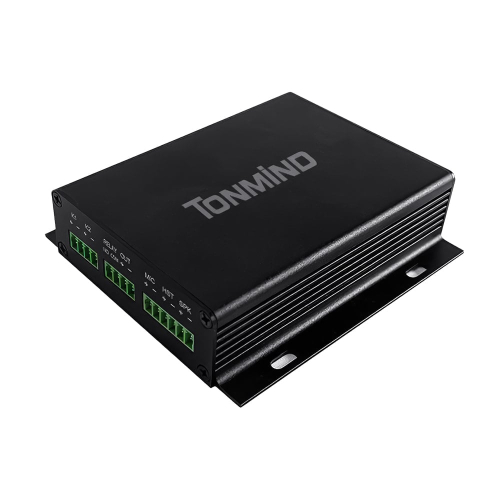

Декодер аудіо SIP-IP Tonmind SIP-T20 15W, PoE, ONVIF

SIP-IP декодер аудио Tonmind SIP-T20 – это сетевой адаптер, позволяющий интегрировать аналоговые аудиоустройства (микрофоны, динамики) в IP-сети по протоколу SIP для использования в VoIP и системах безопасности. Имеет выход на громкоговоритель мощностью до 15 Вт, вход для подключения микрофона, выход для наушников, релейный выход, 2 программируемых входа и 1 выход. Устройство выполнено в портативном корпусе и поддерживает питание через PoE или от внешнего источника 12-24 В. Все конфигурации выполняются через веб-интерфейс или специализированное программное обеспечение IPTool. Рабочее состояние отображается двумя светодиодными индикаторами (работы и питания).

Применение

IP-аудио декодер Tonmind SIP-T20 предназначен для интеграции аналоговых аудиоустройств в IP-системы оповещения и связи. Его ключевая роль – принимать цифровой аудиосигнал из сети и преобразовывать его в аналоговый для воспроизведения через подключенные устройства, например, пассивные громкоговорители или внешние усилители. Это позволяет использовать обычные аналоговые громкоговорители в современных IP-системах для трансляции голосовых объявлений, фоновой музыки или сигналов тревоги в офисе, больнице, учебном заведении, на заводе и т.д.

В то же время устройство может работать и в обратном направлении. Подключив микрофон, оно кодирует аналоговый звук в цифровой сигнал и передает его по сети, обеспечивая возможность двусторонней связи (интерком). Таким образом, SIP-T20 превращает любую точку с аналоговым аудиооборудованием в полноценное сетевое устройство для централизованного управления звуком.

Ключевые свойства

• Поддержка протокола SIP с возможностью настройки 2-х независимых SIP-аккаунтов для интеграции с VoIP-системами и IP-АТС, а также ONVIF для взаимодействия с системами безопасности (VMS/NVR).
• Поддержка широкого спектра аудиокодеков: OPUS (48 кГц), G.722, G.711a/u, GSM, MP3, WAV.
• Высокое качество звука благодаря поддержке кодека OPUS и функции акустического эхоподавления (AEC).
• Поддержка сетевых протоколов: HTTP, IPv4, DHCP, RTSP, RTP, RTCP, TCP, UDP, ARP, FTP, TFTP, NFS, NTP.
• Возможность загрузки до 10 пользовательских медиафайлов (музыка, объявления, звонки) в дополнение к 5 встроенным системным рингтонам.
• Гибкие варианты питания: по сетевому кабелю по технологии PoE (Power over Ethernet) или от внешнего блока питания 12-24 В/2 А.
• Встроенные функции безопасности: файрвол, фильтрация IP-адресов, журнал доступа, а также усиленная защита пароля, не позволяющая передавать его по сети в открытом виде, надежно защищая от перехвата.

Интерфейсы и индикаторы

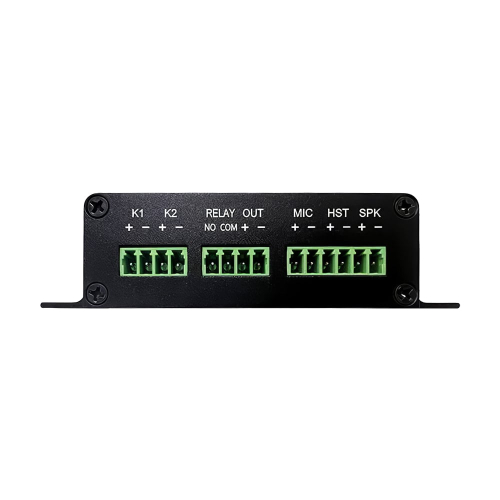

• Два программируемых входа (K1 DSS Key, K2 DSS Key). К ним можно подключать физические устройства — например, кнопку экстренного вызова, датчик открытия двери или другой переключатель. При срабатывании подключенного устройства декодер автоматически выполнит заданное действие (например, запустит сирену или отправит уведомление).
• Релейный выход NO/COM для управления включением/выключением внешней системы сигнализации.
• Многофункциональный выходной интерфейс для управления питанием внешнего усилителя, обработки сигналов от подключенных датчиков, управления световой сигнализацией, электрическими замками и другим оборудованием.
• Вход для подключения микрофона. Рекомендуется использовать электретный конденсаторный микрофон с импедансом 2.2 кОм.
• Линейный аудиовыход для подключения наушников или внешнего усилителя (импеданс 32 Ом, выходное напряжение 1.2 В).
• Выход для подключения пассивного динамика с максимальной мощностью до 15 Вт.

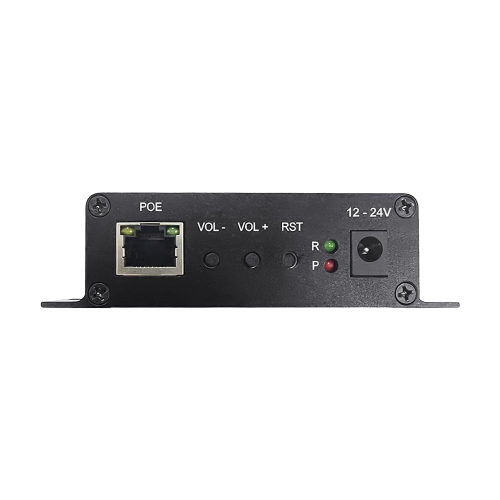

• Стандартный порт RJ45 (WAN) с поддержкой скорости 10/100М и питания через PoE.
• Кнопка сброса устройства до заводских настроек (удерживать 3 секунды).
• Индикатор работы. Светится, когда устройство работает корректно.
• Индикатор питания. Светится, когда питание подключено.
• Разъем для подключения внешнего источника питания DC 12-24 В/2 А.

Функции

• Настройка аудио. Возможность регулировки громкости микрофона и выходного сигнала (0-100), стабилизация аудиопотока для устранения прерываний и задержек звука во время трансляции, выбор аудиокодеков для совместимости с разными источниками. Функция автоматического отключения усилителя (Amp auto off) устраняет фоновый шум, когда трансляция не ведется.
• Сигнализация (Alarm). Возможность настройки двух SIP-аккаунтов и двух программируемых входов (DSS) для реализации функций тревоги и подключения к системам безопасности. Кроме использования DSS для подключения физических датчиков устройством можно управлять дистанционно. Отправив специальную ссылку (HTTP URL) из браузера или другой системы, можно активировать или отключить сигнализацию, что значительно расширяет возможности интеграции.
• Расписание (Schedule). Функция для создания расписаний, которая позволяет автоматизировать воспроизведение звонков, объявлений и сигналов тревоги в определенное время. Широко используется в школах, на производстве и в офисах.

Особенности настройки

Устройство поддерживает два удобных способа конфигурации. Первый – через стандартный веб-интерфейс, доступ к которому можно получить из любого браузера, подключив декодер и компьютер к одной локальной сети. Этот способ предоставляет доступ ко всем без исключения функциям и параметрам устройства.

Для быстрой настройки устройства можно также воспользоваться утилитой IPTool. Программа автоматически находит все устройства Tonmind в сети и позволяет быстро изменить базовые параметры, такие как настройки SIP-аккаунтов, громкости и обновить прошивку, что значительно упрощает процесс начального развертывания системы.
