Обычный электромагнитный замок нельзя использовать в среде с риском взрыва - для таких условий необходимо специальное оборудование во взрывозащищенном исполнении. Взрывозащищенные электромагнитные замки позволяют интегрировать контроль дверей в систему СКУД даже там, где есть горючие газы, пары или пыль. Такие механизмы различаются по силе удержания, конструкции корпуса и степени защиты.
Что такое взрывозащищенный электромагнитный замок
Принцип работы простой: при подаче питания электромагнит создает поле, которое притягивает ответную планку и удерживает двери закрытыми. Как только питание исчезает - удержание прекращается. Для обычных зданий этого достаточно, но в опасных зонах само присутствие электричества требует другого подхода к контролю источников воспламенения.
Взрывозащищенный электромагнитный замок - это не просто усиленный корпус. Его конструкция и электрические компоненты специально рассчитаны на работу в атмосфере, где возможен взрыв. Европейская директива ATEX 2014/34/EU распространяется на такое оборудование, поскольку оно имеет собственные потенциальные источники воспламенения и предназначено для использования в опасных зонах.
Маркировка Ex указывает на взрывозащищенное исполнение. В полной маркировке указываются группа среды, категория оборудования, способ защиты, температурные ограничения и уровень защиты.
Например, для моделей Yli Electronic производитель приводит такие обозначения:
- II 1G Ex ib IIC T6 Gb - для газовой среды;
- II 2D Ex ib IIIC T85°C/T100°C Db - для пылевой среды.
Согласно ATEX, оборудование категории 1 рассчитано на очень высокий уровень защиты, категории 2 - на высокий, категории 3 - на нормальный. Обозначение Ex ib свидетельствует о примененной искробезопасной защите.
Что означают зоны 0, 1, 2 и пылевые зоны
Классы взрывоопасных зон определяются не типом замка, а характером и частотой появления взрывоопасной атмосферы.
- Зона 0 - газовая, паровая или аэрозольная взрывоопасная атмосфера присутствует постоянно, длительное время или часто.
- Зона 1 - такая атмосфера может периодически возникать во время нормальной работы.
- Зона 2 - появление взрывоопасной атмосферы во время нормальной работы маловероятно, а при возникновении она существует непродолжительное время.
- Для горючей пыли используются аналогичные зоны 20, 21 и 22.
Производитель Yli Electronic заявляет для рассмотренных моделей маркировку II 1G и II 2D, но конкретная возможность установки оборудования определяется всеми требованиями объекта и документацией на оборудование.
Где применяются электромагнитные замки

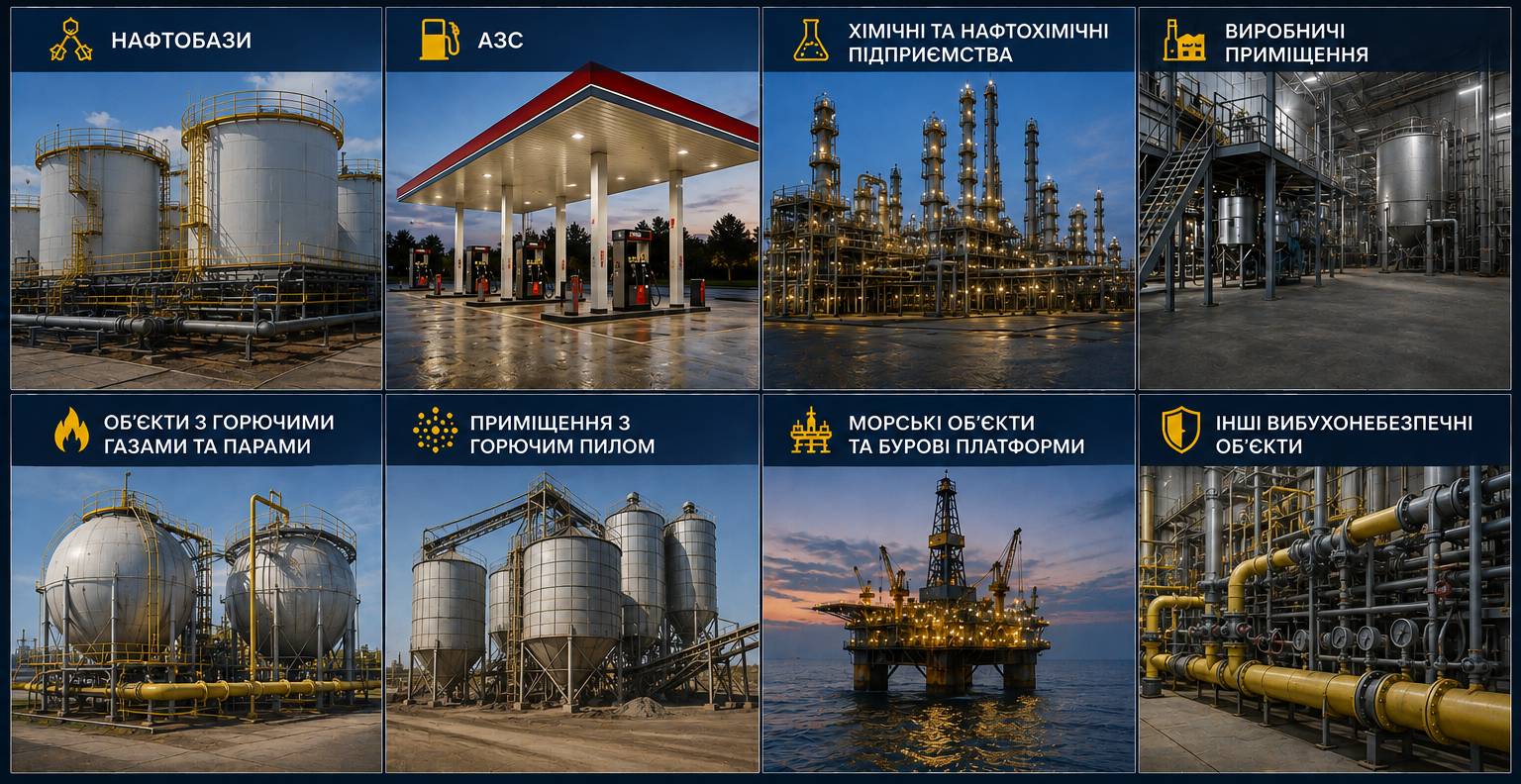

Потребность во взрывозащищенном контроле доступа возникает там, где двери расположены в зоне потенциального образования взрывоопасной атмосферы. На практике электромагнитные замки для опасных зон могут быть частью систем контроля доступа на следующих объектах:
Замок для взрывоопасных зон не является самостоятельным решением для всего объекта. Он выступает исполнительным элементом СКУД. Если система предусматривает считыватель, кнопку выхода, контроллер или другие электрические компоненты непосредственно в опасной зоне, каждый такой компонент также должен соответствовать требованиям.
На что обратить внимание выбирая взрывобезопасный электромагнитный замок
При выборе недостаточно сравнить цены и силу удержания. Взрывозащищенное оборудование СКУД выбирается по совокупности параметров.
Маркировка взрывозащиты
Это первый пункт, который стоит проверять в документации. Маркировка показывает, для какого типа взрывоопасной среды предназначено оборудование и какой способ защиты применен. Для оборудования Yli Electronic - II 1G Ex ib IIC T6 Gb / II 2D Ex ib IIIC T85°C/T100°C Db.
Газовая или пылевая среда
Газ, пар и горючая пыль создают разные условия для электрооборудования. В маркировке отдельно присутствуют обозначения G для газовой среды и D для пылевой. Для пылевых сред дополнительно указываются температурные ограничения T85°C/T100°C. Это важный параметр, поскольку температура поверхности оборудования должна оставаться в пределах, совместимых с характеристиками опасной среды. Требования ATEX отдельно регламентируют контроль температуры поверхностей оборудования для предотвращения воспламенения газовых и пылевых смесей.
Сила удержания
Здесь выбор связан с конструкцией дверей. Для небольшой точки доступа может быть достаточно 60 кг. Для стандартного одностворчатого прохода в серии представлен класс 280 кг. Для двустворчатых дверей рекомендуются две точки удержания - 280 кг × 2. Такая конструкция соответствует геометрии двух створок, а не просто увеличивает показатель одного замка.
Степень защиты IP
Степень взрывозащиты оборудования и IP - разные характеристики. ATEX отвечает за пригодность оборудования к определенным взрывоопасным условиям, тогда как IP описывает защиту оболочки от проникновения пыли и воды.
Напряжение питания и интеграция с СКУД
Большинство моделей имеют питание DC12V/DC24V с переключением соответствующего напряжения. Этот параметр нужно согласовывать с остальной системой. Электрический замок для взрывоопасных зон не должен рассматриваться отдельно от источника питания, контроллера и способа прокладки кабеля.
Взрывозащищенные электромагнитные замки: обзор рекомендуемых моделей

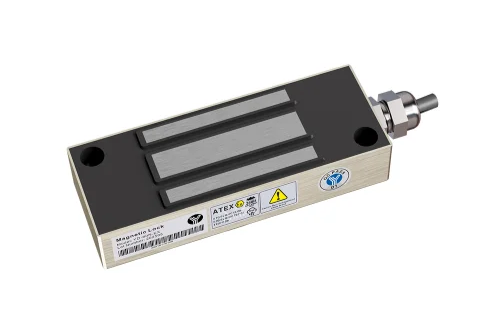

✅Электромагнитный замок Yli Electronic YD-60N-EX взрывозащищенный - ориентирован на ситуации, где большой магнитный узел просто не нужен. Замок имеет силу удержания 60 кг, накладной монтаж и компактные габариты. Корпус изготовлен из нержавеющей стали.
Питание предусмотрено на 12/24 В DC, а для подключения используется огнестойкий кабель длиной 3 м. Наличие сигнала замка через контакты NO/COM дает возможность передавать информацию о состоянии замка в систему контроля. Интересная особенность - резиновая вставка на ответной планке, которая компенсирует ударную нагрузку при закрывании. Конструкция не имеет остаточного магнетизма и быстро разблокируется после отключения питания.

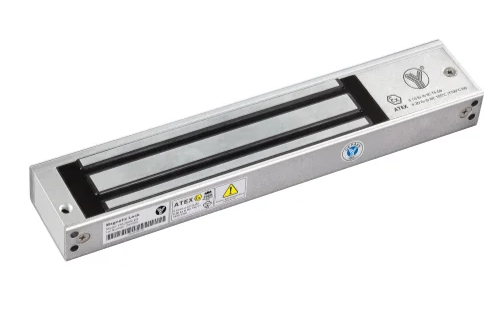

✅Электромагнитный замок Yli Electronic YM-280N-EX взрывозащищенный - имеет до 280 кг силы удержания. Корпус выполнен из анодированного алюминия, степень защиты составляет IP66, а ответная планка изготовлена из цинка.
Модель работает от DC12V/DC24V с возможностью переключения напряжения. Есть 3-метровый огнестойкий кабель, сигнал замка и ATEX-сертификация. Среди заявленных типов дверей - деревянные, стеклянные, металлические, противопожарные и двери чистых помещений. Такое исполнение уместно там, где нужен одностворчатый взрывозащищенный замок для дверей с увеличенной силой удержания.

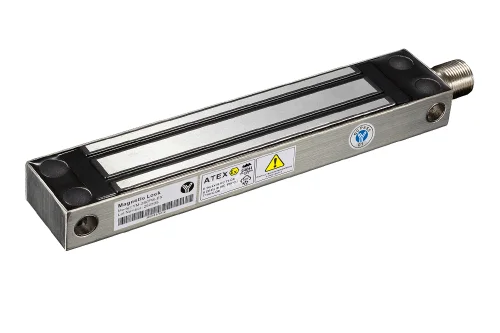

✅Электромагнитный замок Yli Electronic YM-280FW-EX взрывозащищенный и влагостойкий – отличается от предыдущей модели наличием защиты IP68. Сила удержания составляет 280 кг. Корпус выполнен из нержавеющей стали, а ответная планка - из цинка.
IP68 делает модель особенно интересной для участков, где к требованиям взрывозащиты добавляется потребность в усиленной защите от проникновения воды и пыли. Маркировка ATEX остается той же: II 1G Ex ib IIC T6 Gb / II 2D Ex ib IIIC T85°C/T100°C Db.

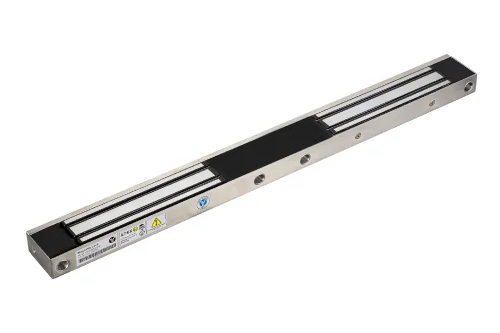

✅Электромагнитный замок для двустворчатых дверей Yli Electronic YM-280DW-EX взрывозащищенный из нержавеющей стали - имеет два магнитных узла, каждый с силой удержания 280 кг. Корпус выполнен из нержавеющей стали, имеет защиту IP66. Конструкция предусматривает две ответные планки, резиновые прокладки для компенсации удара при закрывании и 3-метровый огнестойкий кабель.
Замки для взрывоопасных помещений этой серии отличаются не столько принципом работы, сколько возможностями адаптации под конкретный проход.
Монтаж и интеграция взрывозащищенного замка в СКУД
Система контроля доступа для опасных зон начинается с анализа конкретной точки установки. Необходимо учесть классификацию зоны, тип взрывоопасной среды (газ, пар, пыль), требования проекта и технические параметры смежного оборудования.

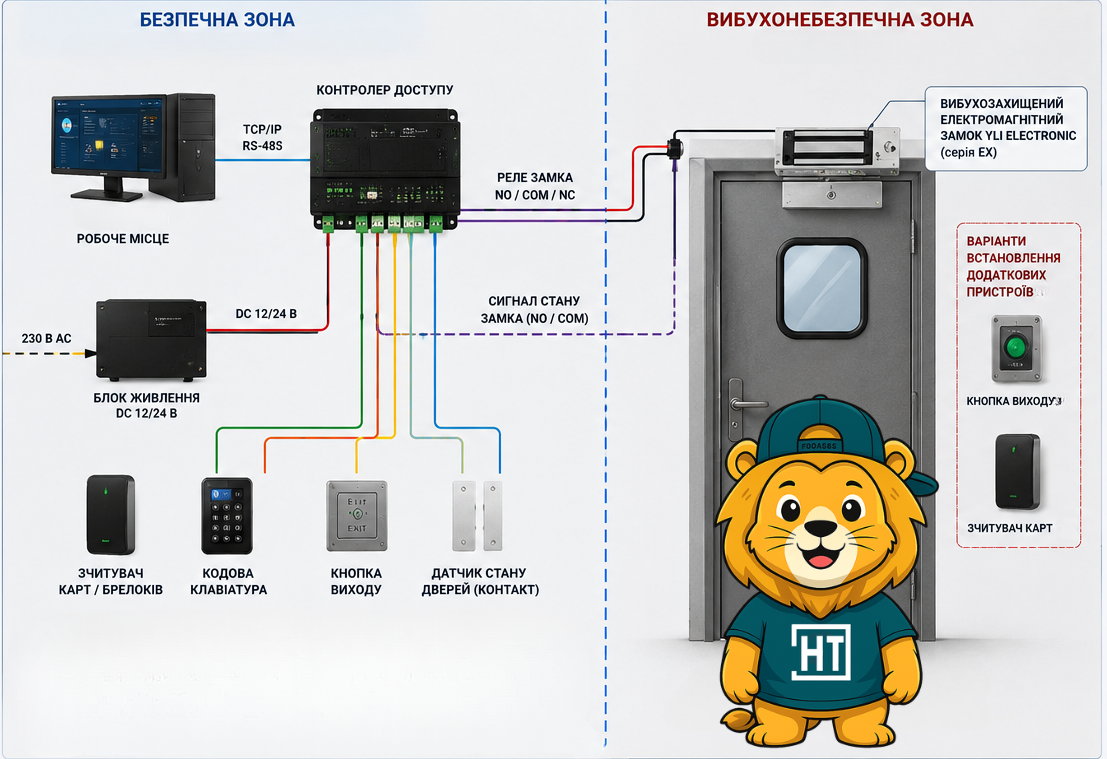

В типовой конфигурации взрывозащищенный электрозамок работает в паре с контроллером доступа и устройством идентификации. Он совместим со считывателями карт, кодовыми клавиатурами, кнопками выхода, аудио- и видеодомофонами. Сигнальные контакты (NO/COM) позволяют передавать информацию о состоянии замка в вышестоящую систему.
Кабель требует отдельного внимания. Большинство моделей оборудовано огнестойким кабелем, но его наличие не гарантирует, что способ прокладки автоматически будет соответствовать требованиям объекта. Монтаж должен выполняться строго согласно проектной документации, условиям сертификации и нормам для конкретной взрывоопасной зоны.
Важный нюанс: электромагнитный замок удерживает двери исключительно за счет питания. При его потере удержание исчезает автоматически, что во многих случаях является преимуществом с точки зрения безопасности. Однако требования к СКУД во взрывоопасных зонах не ограничиваются самим замком. Контроллер, источник питания, считыватель, кнопка выхода, кабельные соединения - все эти компоненты следует рассматривать как элементы единой системы. Если какое-либо устройство устанавливается непосредственно в опасной зоне, его соответствие должно быть подтверждено отдельным сертификатом.
Как выбрать взрывозащищенный электромагнитный замок? Это задача, которая выходит далеко за пределы оценки максимальной силы удержания. В первую очередь определяют класс зоны и характер среды, затем - необходимое усилие удержания и совместимость с другими элементами СКУД.
Выбирать взрывозащищенный электромагнитный замок стоит по совокупности параметров, а не по единственному показателю из каталога. Ассортимент Yli Electronic включает несколько конструктивных моделей для разных сценариев - от газовых до пылевых зон.
Если требуется взрывозащищенное оборудование СКУД для промышленного объекта, окончательное решение принимается под конкретные условия эксплуатации. Чтобы избежать ошибок и купить взрывозащищенный электромагнитный замок с соответствующими характеристиками, обращайтесь за консультацией к специалистам HubTech.
