Ajax NVR H2D: обзор новых видеорегистраторов с PoE

Когда IP-камеры уже установлены, следующим шагом обычно становится организация видеоархива. Отдельный регистратор используется для централизованной записи, просмотра материалов и управления камерами в пределах системы. Серия H2D от Ajax выводит эту задачу на новый уровень: регистраторы получили новый корпус, два отсека для HDD и HDMI с поддержкой 4K. В моделях с PoE питание камер можно организовать непосредственно через порты NVR. Специалисты HubTech предлагают подробно рассмотреть сетевой видеорегистратор Ajax этой серии.

Чем отличается серия Ajax NVR H2D

Ajax NVR H2D получил новый корпус и обновленные характеристики, которые выходят за пределы простого увеличения количества накопителей. Серия построена вокруг ряда практических изменений, касающихся хранения архива, локального просмотра и сетевого подключения.

В названиях моделей Ajax заложена часть характеристик. Буква H обозначает HDMI, 2D - два жестких диска, xP - количество PoE-портов, а AC - питание переменным током. Число в названии указывает количество каналов. Такая система маркировки упрощает первичный выбор модели еще до открытия технической спецификации.

Для H2D NVR Ajax предусмотрено 2 HDD и возможность горячей замены накопителей. Серия поддерживает непрерывную запись даже во время технического обслуживания. Это важно в системах, где прерывание видеозаписи нежелательно.

Еще одно отличие касается локального видеоконтроля. HDMI-выход работает в формате 4K, а Ethernet поддерживает скорость до 1 Гбит/с. В моделях H2D с PoE часть сетевой инфраструктуры переносится непосредственно в корпус регистратора.

Для наглядности серию можно сравнить с предыдущими моделями NVR H.

Ajax NVR H2DAC - когда отдельный PoE-коммутатор становится частью системы

Ajax NVR H2DAC - сетевой видеорегистратор для систем, где питание и коммутация IP-камер организуются отдельным сетевым оборудованием. В корпусе нет PoE-портов, зато присутствуют два отсека для HDD, 4K HDMI и гигабитный Ethernet. Серия включает модели на 8 и 16 каналов.

Такой формат уместен для объекта, где сеть уже построена. Камеры могут быть распределены между несколькими зонами, а кабельная инфраструктура сведена к коммутационному шкафу. В такой схеме добавление NVR не требует переноса камер на PoE-порты самого регистратора.

H2DAC 8 каналов

8-канальная версия рассчитана на систему до 8 IP-камер. Модель имеет два отсека для горячей замены HDD, HDMI 4K и сетевой интерфейс до 1 Гбит/с. оддерживаются камеры с разрешением до 12 Мп. Доступны два цвета - белый и черный. Оба варианта имеют одинаковую функциональную основу.

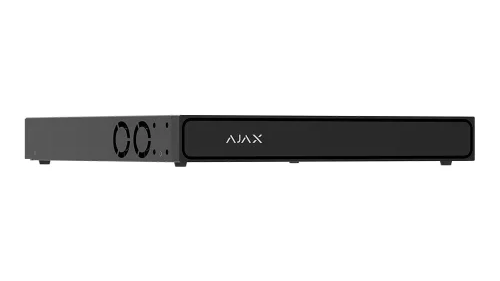

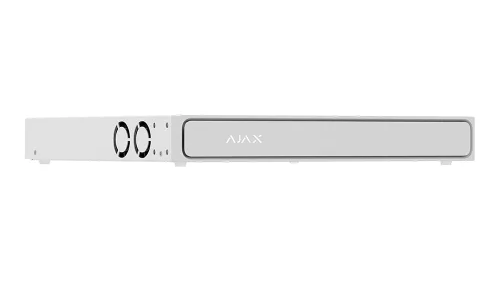

H2DAC 16 каналов

16-канальный видеорегистратор для системы видеонаблюдения расширяет систему по количеству подключенных видеоканалов, сохраняя ту же логику без встроенного PoE. Для объекта с отдельным PoE-коммутатором такая конфигурация дает масштабировать количество камер без замены сетевого принципа построения.

Видеорегистратор Ajax фактически становится центральным узлом записи, а PoE-коммутатор остается отдельным элементом сети. Для уже смонтированной инфраструктуры такая схема более логична, чем перестройка кабельной части.

Ajax NVR H2D8PAC - 8 PoE-портов и два варианта по количеству каналов

Ajax NVR H2D 8 PoE занимает промежуточное положение между отдельной сетевой инфраструктурой и системой с PoE для всех камер. Серия имеет 8 PoE-портов, два HDD и HDMI 4K. Производитель выпускает 8- и 16-канальную версии.

Для 8-канального регистратора логика простая: встроенные PoE-порты соответствуют максимальному количеству каналов. Кабель от камеры может одновременно использоваться для сетевого соединения и питания.

H2D8PAC 8 каналов

8-канальная версия подходит для компактной IP-системы, где к регистратору нужно подключить до 8 PoE-камер. Отдельный коммутатор для таких подключений не является обязательной частью схемы. Модель поддерживает два HDD с горячей заменой, имеет HDMI 4K и гигабитный Ethernet.

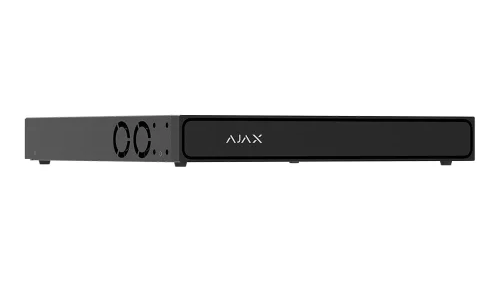

H2D8PAC 16 каналов

16-канальная модификация имеет те же 8 PoE-портов, но поддерживает до 16 каналов. Восемь камер можно подключить через встроенный PoE. Для остальных сетевых камер нужна отдельная сетевая инфраструктура. Такой формат особенно интересен для объектов, где часть камер расположена рядом с NVR, а часть уже работает через коммутаторы.

Ajax NVR H2D16PAC - 16 PoE-портов в корпусе регистратора

Когда система рассчитана на 16 IP-камер с PoE, логичным вариантом становится Ajax NVR H2D 16 PoE. Модель имеет 16 каналов и 16 PoE-портов. Также есть два HDD с поддержкой горячей замены и HDMI 4K. В такой схеме сетевые кабели от камер могут сходиться непосредственно к NVR. Для нового монтажа это упрощает структуру оборудования: отдельный PoE-коммутатор для этих подключений не нужен.

С точки зрения проектирования Ajax видеорегистратор H2D8PAC 16-ch и H2D16PAC 16-ch отличается количеством встроенных PoE-портов, где их может быть 8 или 16.

HDD и горячая замена накопителей

В видеонаблюдении накопитель работает под постоянной нагрузкой. Архив формируется круглосуточно, а количество данных зависит от количества камер, разрешения, параметров потока и режима записи.

Серия H2D поддерживает два HDD. Еще важнее - накопители можно заменять без выключения регистратора. Ajax связывает эту возможность с непрерывной записью во время обслуживания.

Для объекта с постоянным видеоконтролем сценарий выглядит практично. Если один накопитель требует замены, обслуживание не обязательно превращается в полную остановку регистратора.

При комплектации нужно учитывать еще один момент: HDD в комплект NVR не входит. Ajax рекомендует накопители, предназначенные для длительной непрерывной видеозаписи. Оборудование совместимо с HDD/SSD SATA III форм-фактора 3,5", максимальный объем для накопителя составляет до 16 ТБ.

Как NVR H2D работает с видеокамерами

По принципу работы новый видеорегистратор Ajax является центральным узлом видеосистемы. Можно подключать IP-камеры бренда или совместимое оборудование сторонних производителей. Ajax использует ONVIF и RTSP для интеграции.

После добавления камер видео можно просматривать локально через HDMI или работать с системой через приложения Ajax. Такой формат разделяет физическое размещение регистратора и место просмотра архива.

Видеорегистратор Ajax может находиться в отдельном техническом помещении, а мониторинг выполняться через подключенный дисплей или приложение. Для локального поста видеоконтроля HDMI-выход 4K дает возможность организовать просмотр непосредственно возле регистратора.

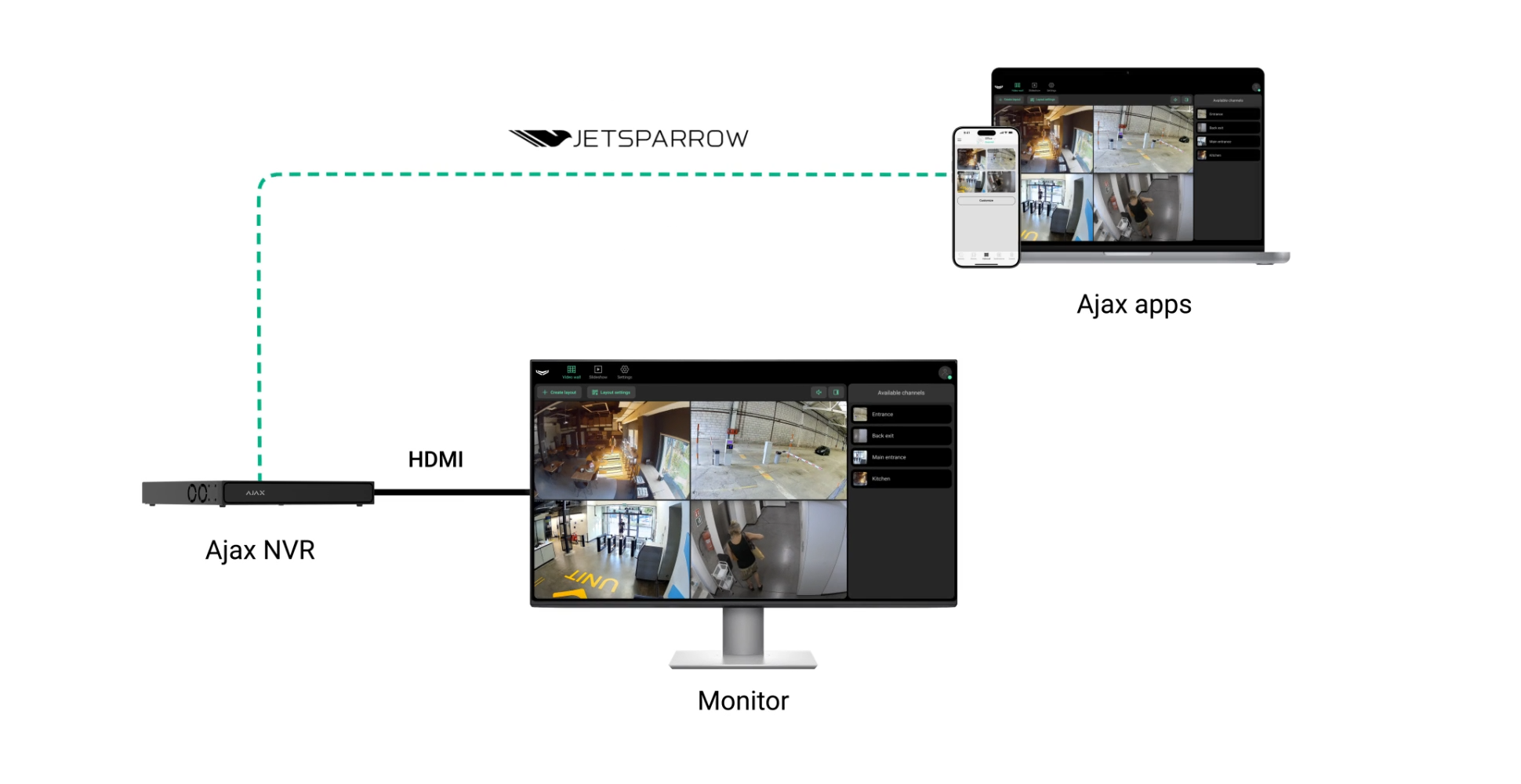

Что дает Ajax Cloud

Облачная часть нужна не для замены локального архива, а для удаленного взаимодействия с системой. NVR с PoE для видеонаблюдения подключается к Ajax Cloud через Ethernet, после чего управление и просмотр доступны через экосистему приложений.

Регистратор остается на объекте, а доступ к видеосистеме не привязан к физическому присутствию возле монитора.

Как выбрать видеорегистратор для IP камер? Выбор между моделями H2D фактически сводится к трем вопросам: сколько камер нужно подключить, сколько из них питаются через PoE и существует ли уже отдельная сетевая инфраструктура.

Покупая Ajax NVR H2D цена складывается не только из стоимости самого регистратора. Дополнительно могут понадобиться накопители, PoE-коммутаторы, кабельная инфраструктура и т. д. Актуальная цена видеорегистратора Ajax и доступные модификации представлены в каталоге HubTech. При необходимости эксперты помогут подобрать и купить NVR с PoE для видеонаблюдения именно для вашего объекта.
