Комплект автоматического открытия убежища Refuge-kit 003

Refuge-kit 003 - комплект открытия убежища, который позволяет автоматизировать вход во время воздушной тревоги. В случае необходимости Refuge-kit 003 дает возможность удаленно управлять замком. Комплект построен на базе такого же оборудования, с помощью которого включается сирена о воздушной опасности. Это проверено и надежно!
Чтобы система работала в автоматическом режиме, то есть дверь в укрытие открывалась сразу же как прозвучал сигнал воздушной тревоги, необходимо дополнительно оплатить 1800 грн - это стоимость за подключение контроллера к серверу СТ фалкон.

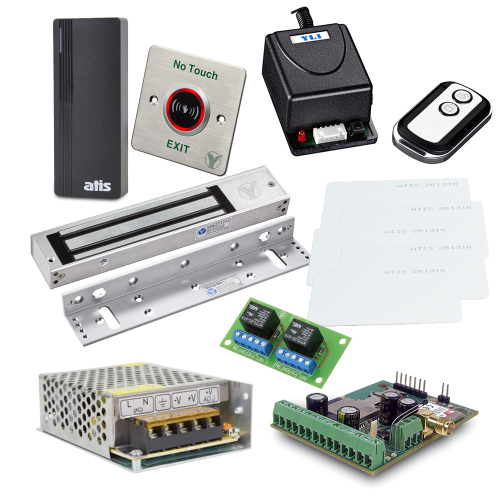

В состав комплекта входят:

- контроллер OKO-GSC4W с адаптированным ПО для дистанционного (централизованного) управления системами оповещения
- блок питания Full Energy BGM-125Lite 12 В/5 А
- кнопка выхода Yli Electronic ISK-841C

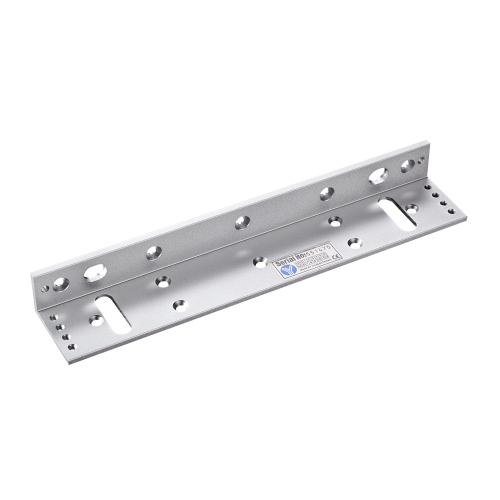

- уголок монтажный MBK-280NL на узкую дверь
- электромагнитный замок YM-280N
- комплект радиоконтроллера Yli Electronic WBK-400-1-12
- контроллер со встроенным считывателем EM-Marine влагозащищенный ATIS ACPR-07 EM-W (black)
- карточка EM-06(Print) (5 шт.)
- плата BS - 2

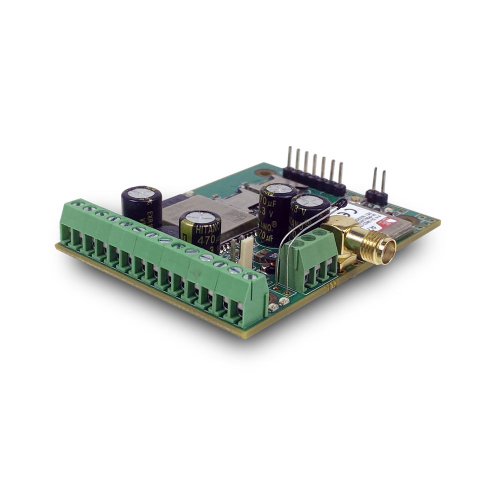

Характеристики контроллера OKO-GSC4W
Управление производится с помощью программы Online_sw, и/или DTMF командами, SMS. Доступны два канала управления с разными режимами работы:

- бистабильный
- импульсный одноразовый (длина 2, 8, 30 секунд, 2 и 4 минуты)
- меандр, или многократный импульсный: активность/неактивность на запрограммированное время в течение времени активности сирены - для увеличения внимания при работе сирен типа С-28, С-40
- импульс включения и после запрограммированного времени - импульс отключения: для систем оповещения с аудиозаписью

Вход ручного открытия и вход ручной блокировки двери.
Вход для контроля состояния двери.

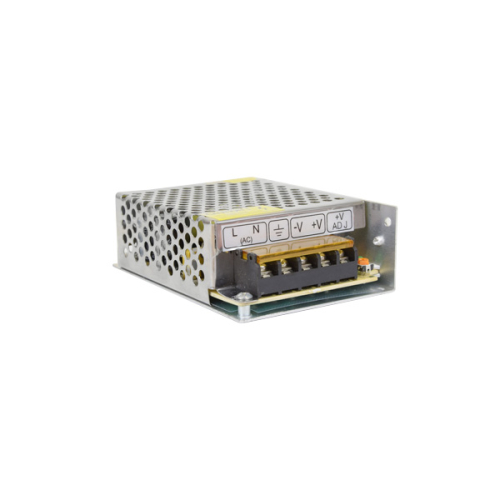

Характеристики блока питания

- Тип блока питания: импульсный
- Выход: +12 В / 5 А, клеммник
- Вход: ~176-245 В, клеммник
- Корпус: металлический, перфорированный
- Размеры: 78 x 110 x 37 мм

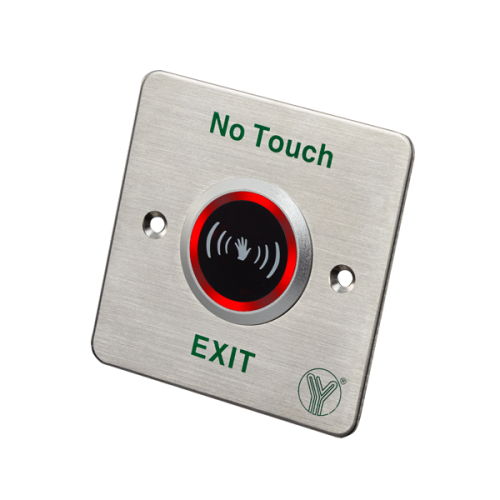

Характеристики кнопки выхода

- Тип установки: врезная
- Способ нажатия: бесконтактный
- Контакты: NO/NC/COM
- Максимальный ток нагрузки: 1 А
- Материал: сталь нержавеющая
- Цвет: серебро
- Рабочая температура: -30 ~ +50°C
- Размеры: 86 х 86 х 25.7 мм
- Вес: 29 г

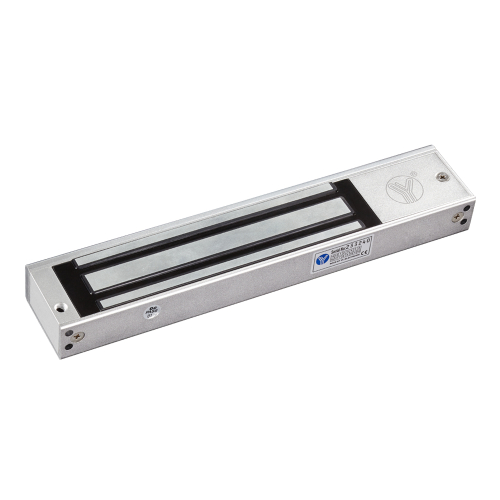

Характеристики замка:

- Сила удержания: 280 кг
- Материал корпуса: анодированный алюминий
- Материал ответной части: цинк
- Питание: DC12V | DC24V (переключается перемычкой на замке)
- Потребление: 12V/520mA | 24V/260mA
- Размеры: замок с крепежной планкой - 250 х 47.8 х 27.9 мм; ответная планка 180 х 38.8 х 13 мм

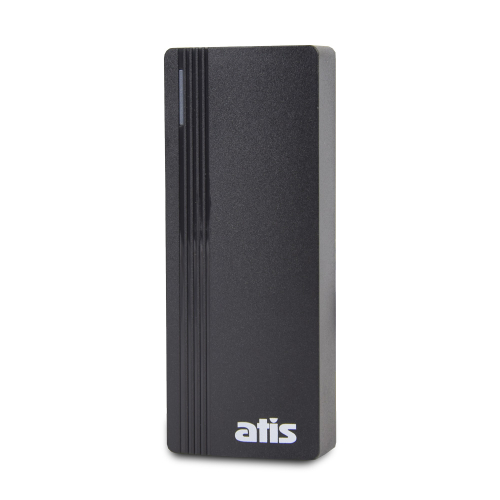

Характеристики контроллера со встроенным считывателем

- Тип подключения: проводное
- Тип карт / брелков: EM-Marine 125 кГц
- Объем памяти: 2000 идентификаторов
- Питание: DC 12-18 В
- Ток потребления: 35 мА
- Материал: пластик
- Размеры: 118 х 46 х 18 мм

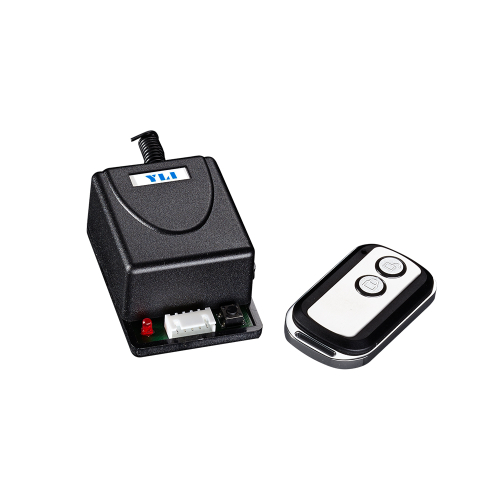

Характеристики комплекта радиоконтроллера

- Дальность действия: 50 м
- Частота передачи: 433.92MHZ
- Питание: DC12V/12mA
- Выходы: NO/NC/COM
- Тип батарейки в брелок: 27 А
- Размеры: 60 x 42 x 28 мм

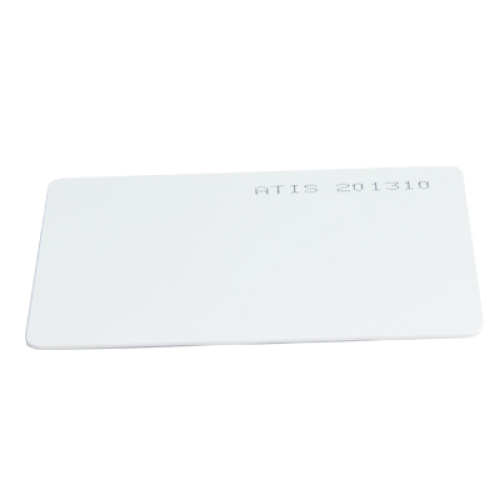

Характеристики карти

- Тип: EM-Marine 125 кГц
- ISO стандарт
- Толщина - 0.8 мм

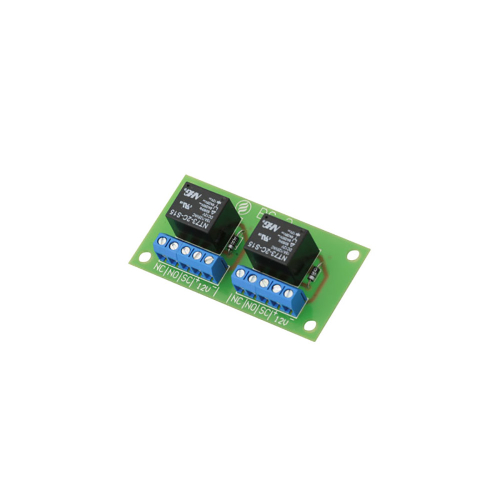

Характеристики платы BS - 2

Адаптер предназначен для управления различными исполнительными устройствами (например свето-звуковыми оповещателями и т.п.). Адаптер позволяет согласовать маломощное устройство управления (например релейный выход приборов приёмно-контрольных, типа “открытый коллектор”) с мощной нагрузкой. Адаптер также обеспечивает гальваническую развязку между устройством управления и нагрузкой.

Адаптер содержит два независимых канала выполненых по одной схеме.

Основные параметры:

·        используется реле с одной группой переключаемых контактов;

·        разрешается коммутация электрических нагрузок постоянного и переменного тока;

·        напряжение срабатывания реле – 12В;

·        ток срабатывания реле, не более – 40 мА;

·        максимальный коммутируемый ток:

при активной нагрузке (на постоянном напряжении = 28В) – 12А;

при активной нагрузке (на переменном напряжении =  250В) – 10А;

при индуктивной нагрузке (на постоянном напряжении = 28В) – 4 А;

при индуктивной нагрузке (на переменном напряжении = 120В) – 4А;

·        сопротивление электрического контакта, не более – 0,1 Ом;

·        обозначения контактов: SC – переключающий контакт;

   NC – нормально замкнутый контакт;

   NO – нормально разомкнутый контакт;

   +12V – контакты обмотки реле.
