Электромагнитный замок MS-280LED для системы контроля доступа со светодиодом

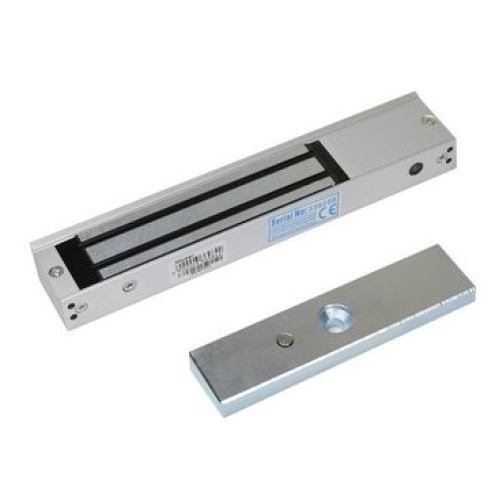

Электромагнитный замок ATIS MS-280LED – электромагнитный накладной замок с силой удержания до 280 кг на разрыв со световой индикацией. Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные двери.

Что такое электромагнитный замок

Электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и соответствующей планки из металла с высокой магнитной проницаемостью.

Как работает электромагнитный замок

Электромагнитный замок устанавливается на дверную коробку, подходящая планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает соответствующую планку, надежно запирая дверь. При отсутствии питания замок открывается, что отвечает требованиям противопожарной безопасности. Для компенсации хлопка при закрытии двери, на соответствующей планке предусмотрена резиновая прокладка

Где используется электромагнитный замок

Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступом (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес-центрах и т.д. помещениях.

Технические характеристики:

• Сила удержания: 280 кг
• Индикация: светодиодная
• Материал корпуса: анодированный алюминий
• Материал соответствующей части: цинк
• Питание: DC12V | DC24V (переключается перемычкой на замке)
• Потребление: 12V/500mA | 24V/250mA
• Размеры: замок с крепежной планкой: 250 х 47 х 25 мм; соответствующая планка: 178 х 37 х 10 мм

Комплектация:

• электромагнитный замок с крепежной планкой
• ответная часть
• крепежный комплект
• монтажная наклейка с разметкой
• инструкция

Совместимость

Электромагнитный замок MS-280LED совместим с кодовыми клавиатурами, считывателями, кнопками выхода, аудиодомофонами и видеодомофонами всех типов и другими устройствами систем контроля доступа.

Установка электромагнитного замка

• Наклейте трафарет в месте установки соответствующей части на дверь;
• Из наружной части двери просверлите отверстие d=16 мм (согласно инструкции, но не до конца!), и два неглубоких проема d=8 мм во внутренней стороне двери для фиксации соответствующей планки;
• Закрепите соответствующую часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны уложите резиновую прокладку и уже на нее установите соответствующую часть. Зафиксируйте гайку с помощью шестигранного ключа;
• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта;
• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа;
• Подключите электромагнитный замок к питанию: (+) к красной проволоке, (-) к черной.

ВАЖНО! Не затягивайте гайку соответствующей планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта соответствующей планки и магнита.
