Комплект для быстрой зарядки LiFePO4 аккумуляторов (FEG-128 и FEG-1218)

Комплект для быстрой зарядки LiFePO4 аккумуляторов, обеспечивает быструю зарядку АКБ без риска перезаряда. Защищает от перегрузки, перегрева, глубокого разряда АКБ.

Назначение

Импульсный блок питания преобразует переменное напряжение сети в постоянное, а повышающе-понижающий преобразователь стабилизирует это напряжение в нужном для LiFePO4 аккумулятора диапазоне. Это обеспечивает стабильное напряжение заряда, независимо от перепадов в питающей сети.

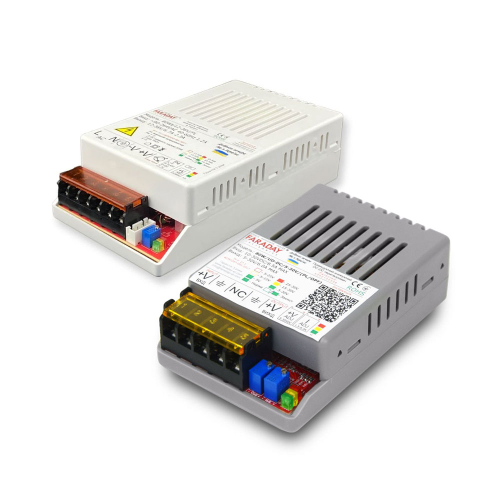

В комплект входит:1 x Повышающий понижающий преобразователь Faraday Electronics DC/DC 80W/UD-DC/5-30V1 x Блок питания Faraday Electronics 80Wt/12-36V/PL

Для быстрой зарядки LiFePO4 аккумуляторов необходимо:

- Собрать схему согласно изображению в инструкции, не подключая АКБ (контрольные приборы могут временно прикладываться к конкретным клеммам для измерений), и открыть паспорт АКБ для получения значений тока и напряжения для быстрого заряда.

- С помощью потенциометра на блоке питания выставить напряжение чуть выше необходимого для заряда АКБ, насколько это возможно.

- С помощью потенциометра «V+» на преобразователе выставить напряжение нужное для заряда АКБ.

- Подключить АКБ и точно отрегулировать напряжение нужное для заряда АКБ с помощью потенциометра «V+» на преобразователе.

- Выставить максимально допустимый ток заряда с помощью потенциометра «I+» на преобразователе, если он недостижим выставить максимально возможный.

- Для процесса зарядки АКБ не нужны контрольные приборы (их можно выключить), а окончание зарядки будет регулироваться BMS АКБ.

- АКБ держать подключенным чуть дольше паспортного значения времени быстрой зарядки.

Функциональные особенности блока питания

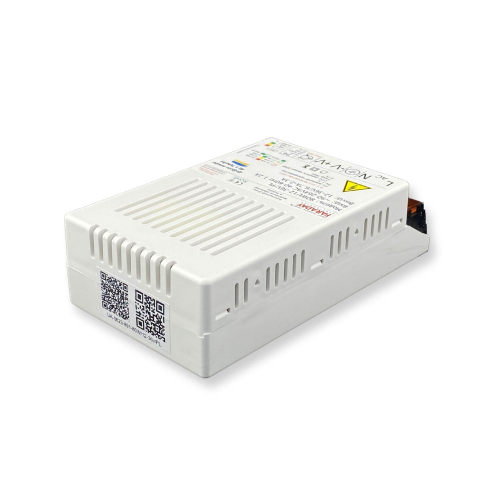

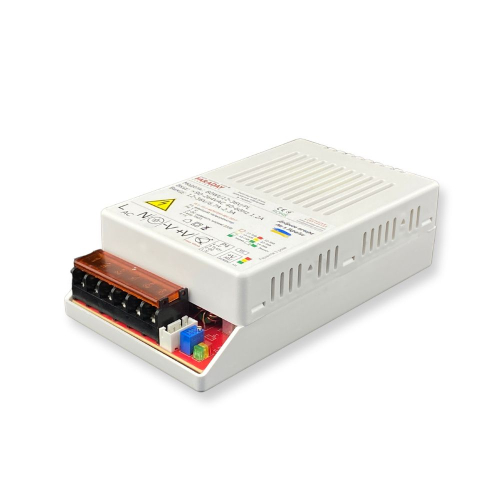

Блок питания Faraday Electronics 80Wt/12-36V/PL импульсный, одноканальный.

- многооборотный подстроечный резистор

- 100% автоматическая защита выхода

- термостабилизация выходного напряжения

- внешнее управление напряжением/выключение

- возможность крепления на DIN-рейку (держатель поставляется отдельно)

- индикация работы 3-мя светодиодами

- информационный OC выход наличия сети

- высокий КПД

Технические характеристики

Выход

- выходная мощность: 80 Вт

- выходное напряжение: 11.8-37.5 В

- номинальный выходной ток: 6.7 А (12 В), 4 А (24 В), 2.7 А (36 В)

- шум и пульсации: ≤40 мВ

- температурный дрейф: ≤0.5%

- максимальный ток пульсации ОС: 40 мА

Вход

- входное напряжение: AC 86-264 В, DC 110-380 В

- КПД первичного источника: 86% (12 В), 89% (24 В), 90% (36 В)

- стартовый ток: 35 А

- время запуска: менее 500 мс

- частота преобразования: 65-130 кГц

- частота входного тока: 47-63 Гц

- мощность холостого хода: ≤0.4 Вт (12 В), ≤0.6 Вт (24 В), ≤0.9 Вт (36 В)

Время наработки на отказ: 150 000 часовРабочая температура: от -25°C до +70°CКорпус: пластиковыйРазмеры: 133 х 76 х 38 мм

Функциональные особенности преобразователя

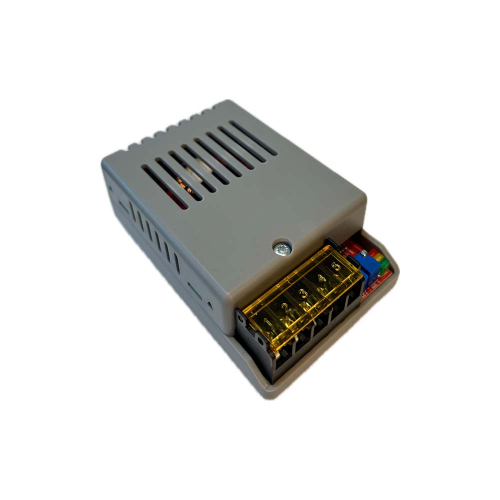

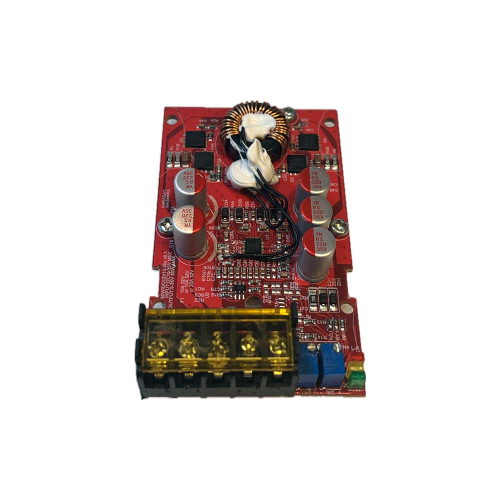

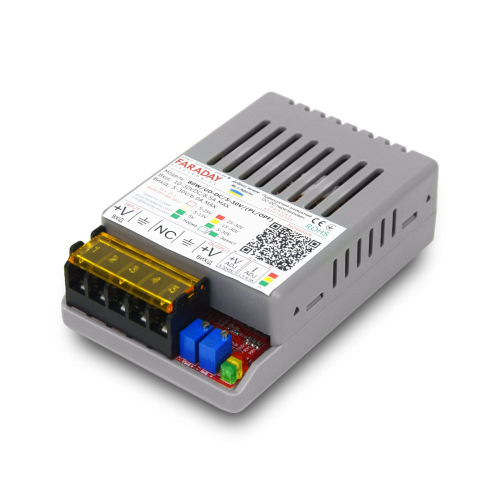

Повышающий понижающий преобразователь Faraday Electronics DC/DC 80W/UD-DC/5-30V для получения стабильного напряжения в диапазоне DC 4.7-29.5В независимо от входного напряжения в диапазоне 10-30V DC.

- входное напряжение DC 10-30В

- выходное напряжение DC 5-30В

- регулировка выходного тока 1.5-6А

- индикация выходного напряжения тремя светодиодами

- 100% автоматическая защита выхода

- встроенная защита от перегрева

- процессорное управление защитой и зарядом АКБ

- заряд любого АКБ с напряжением 4.7-29.5В

- два плеча – четыре MOSFET

- повышающий-снижающий контроллер

- максимальная выходная мощность 180W

- защитный диод и предохранитель от переполюсовки на входе

Технические характеристики

Вход/Выход

- номинальная выходная мощность: 80Вт

- выходное напряжение: DC 4.7-29.5В

- выходное напряжение: DC 10-30В

- напряжение заряда АКБ: DC 4.7-29.5В

- напряжение отключения АКБ: 10В

- выходной ток: 8.5А

- выходной ток на нагрузку: 1.5-6А

- ток заряда АКБ: 1.5-6А

- рекомендуемая емкость АКБ: 2-50А/ч

- ток поддержки заряженного АКБ: 20-100мА в зависимости от типа АКБ

- ток холостого хода от АКБ: выход: 5В – 1Вт / 30В – 2Вт

- шум и пульсации: выход: 5В – 25мВ / 30В – 250мВ

- КПД первичного источника: 91-99%

Время отработки: 150 000 часов, рабочая температура от -40°C до +85°C, пластиковый корпус, размеры: 84х53х25мм
