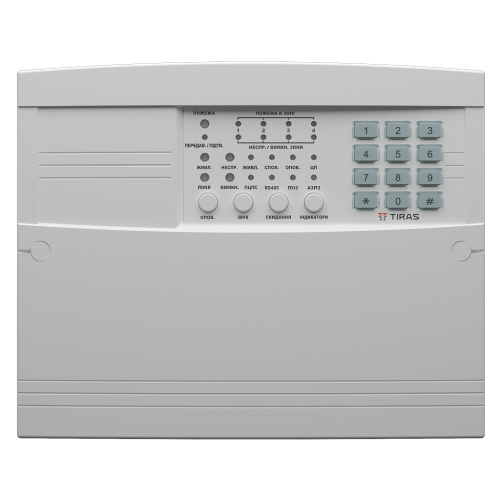

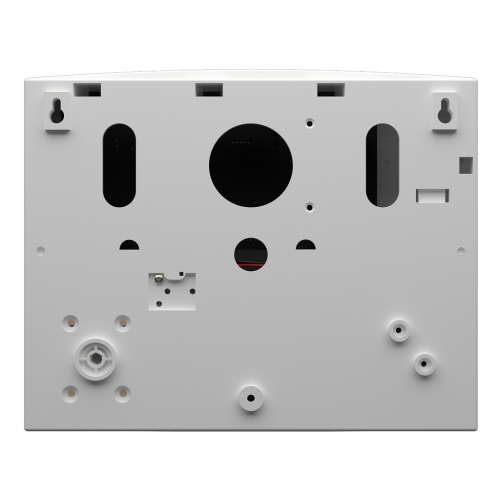

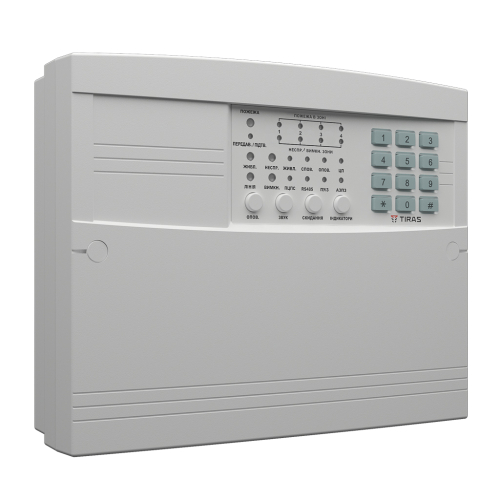

ППКП Tірас-4П

ППКП Тирас 4П
Зверніть увагу, акумулятор не входить!


ППКП «Тірас-4П» розроблено відповідно до вимог ДСТУ EN54-2, EN54-4.
ППКП «Тірас-4П» призначений для:


прийом сигналів від підключених до системи сповіщувачів;

визначення відповідності отриманих сигналів режиму пожежної тривоги;

індикація будь-якого стану пожежної тривоги звуковими та візуальними пристроями;

індикація місця загрози;

моніторингу правильного функціонування системи та видача попередження звуковими та візуальними сигналами про будь-які несправності (наприклад, про коротке замикання, обрив у лінії або несправність джерела живлення);

для передачі сигналу про пожежну тривогу: через звукові світлові пожежні оповіщувачі, через пристрої передачі сигналу про пожежу до організації боротьби з пожежами, через пожежний прилад пожежогасіння.


ВИХОДИ ТІРАС 4П

ППКП має такі виходи:

ПППН» - Вихід реле для передачі повідомлень про несправність, та повної відсутності живлення приладу – на МРЛ.
ПЦПС» - вихід реле передачі повідомлення про режим пожежної тривоги –; на МРЛ.
ЖСП.» - Керований вихід для живлення сповіщувачів. Керується кнопкою «Скинути». Має контроль справності.
ОПОВ.» - Вихід для підключення сповіщувачів. Керується кнопкою «Опов». Має контроль справності.

На модулях релейних виходів (МРЛ):

РЕЛ1, РЕЛ2 – додаткові реле передачі сигналів на АСПЗ, (МРЛ-2) чи відключення вентиляції (МРЛ-2.1).
Прилад тирас 4п має з'єднувач для підключення модуля цифрового автодозвону (МЦА), який працює в протоколах 20BPS, Ademco Express, Contact-ID. Налаштування конфігурації комунікатора та ППКП здійснюється з клавіатури приладу.



ПРИМІТКА

АСПО – автоматичні системи протипожежного захисту (пристрої пожежогасіння).
МРЛ та МЦА не входять до комплекту постачання приладу та замовляються окремо.



Основні технічні характеристики входів та виходів ппкп "тирас-4п":

Інформаційна ємність (кількість зон), од. – 4,
Максимальна кількість сповіщувачів у зоні, од. – 32,
Величина струму для сповіщувачів, А, не більше – 1,
Величина струму по виходу «+12В», А, не більше – 1,
Величина струму через контакти «ОПОВ.»(при живленні оповіщувачів від зовнішнього джерела живлення), А, не більше – 1,5,
Напруга живлення зон у черговому режимі, В – 8,8-12,6
Опір проводів зон, Ом, не більше – 220
Час реакції на тривогу, сек., не більше – 2
Залежно від виконання блоку релейного розширення (МРЛ-2 або МРЛ-2.1) електричні параметри виходів змінюватимуться.
