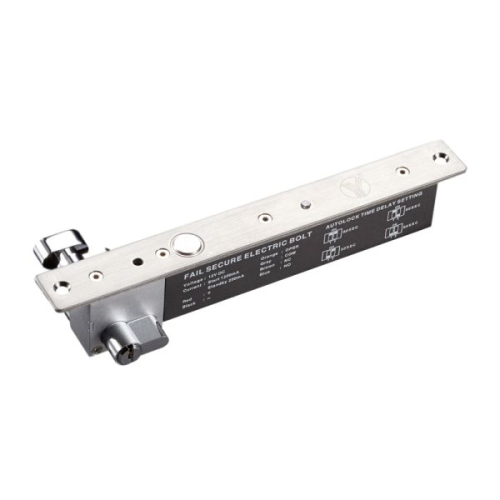

Замок ригеля YB-600A (LED) врізний для системи контролю доступу

YB-600A(LED) – врізний електроригельний замок c циліндром для системи контролю доступу. Оснащений вбудованою LED-індикацією, таймером затримки замикання 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку) і датчиком стану дверей
Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для встановлення всередині приміщення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, вогнетривких, дерев'яних, скляних дверей.

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.
ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500U(LED)
Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.
Відмикається замок керуючим контактом (помаранчевий дріт).
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-600A(LED)

- Тип замка: електроригельный
- Тип встановлення: врізний
- Сила утримання: 1000 кг
- Таймер затримки: 0 | 3 | 6 | 9 сек.
- Виходи: NO/NC/COM
- Без живлення: розімкнутий
- Живлення: 12V
- Споживання: 1200мА (робоче) | 200мА (режим очікування)
- Розміри:

замок: 270x30x48 (мм)
- відповідна планка: 100x25x3 мм
- ригель: діаметр 16 мм, довжина 13 мм (прямий)

КОМПЛЕКТАЦІЯ

- електроригельний замок
- накладка на замок
- відповідна планка
- циліндр, 5 ключів
- монтажний комплект
- кріпильні накладки для порожнистої металевої коробки
- інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКА YB-600A(LED)

- Зробіть нішу в дверній коробці / дверях за розміром замка і відповідної планки, після чого встановіть замок врівень з поверхнею
- Для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
- Прикладіть накладку на замок і зафіксуйте шурупами
- Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
- Згідно з інструкцією підключення, підключіть електроригельний замок YB-600A(LED) к питанию и управляющим устройствам системы контроля доступа

СУМІСНІСТЬ
Електроригельний замок YB-600A(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.

ДОДАТКОВІ МАТЕРІАЛИ

Ознайомитися з принципом дії і особливостями електроригельних замків можна тут.
