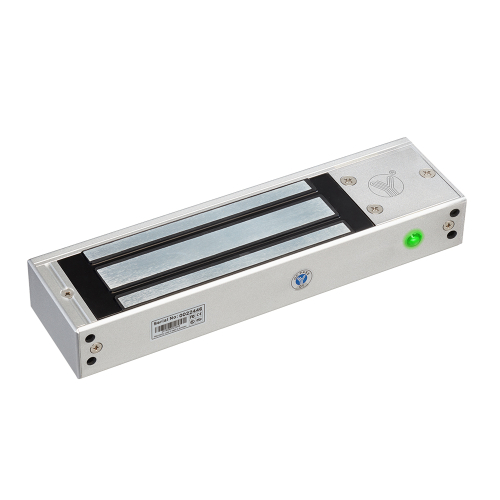

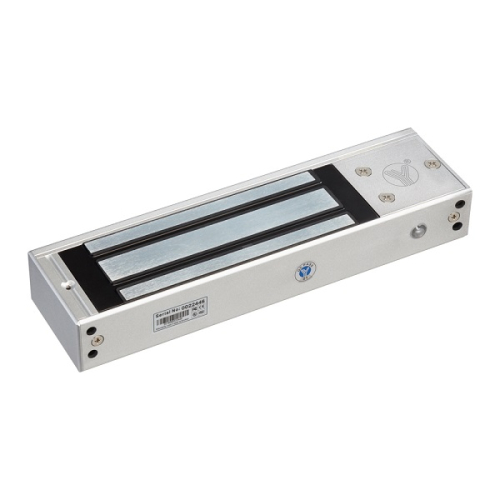

Електромагнітний замок YM-500N(LED)-DS для системи контролю доступу

YM-500N(LED)-DS – накладний електромагнітний замок зі світлодіодною індикацією і датчиком стану дверей і замка, з силою утримання до 500 кг на розрив. Є сухі контакти для визначення стану замка (NO,NC,COM) і дверей (NO,NC,COM).

Компанія-виробник Yli Electronic

Призначений для внутрішнього встановлення на металеві, протипожежні, дерев'яні двері.

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

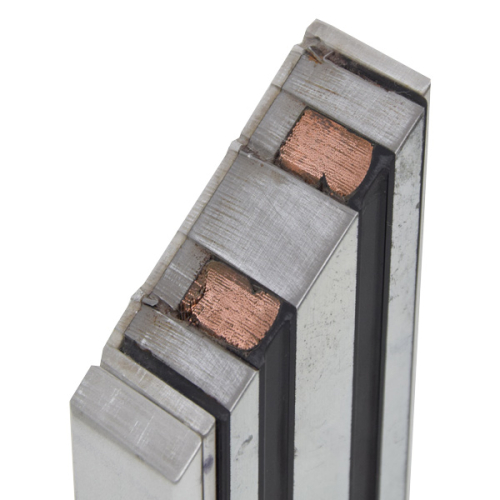

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-500N(LED)-DS

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-500N(LED)-DS

Сила утримання: 500 кг

Індикація: світлодіодна

Матеріал корпусу: анодований алюміній

Матеріал відповідної частини: цинк

Живлення: DC12V | DC24V (перемикається перемичкою на замку)

Споживання: 12V/500mA | 24V/250mA

Розміри:

- замок з кріпильною планкою: 265 х 73 х 41 мм;
- відповідна планка: 185 х 60 х 13.2 мм

КОМПЛЕКТАЦІЯ YM-500N(LED)-DS

- електромагнітний замок з кріпильною планкою
- відповідна частина
- кріпильний комплект
- монтажний стікер з розміткою
- інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА

ВІДПОВІДНА ПЛАНКА

- Наклейте трафарет в місці встановлення відповідної частини на двері;
- З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;
- Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКА

Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

Підключіть електромагнітний замок до живлення:

- (+) до червоного дроту;
- (-) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-500N(LED)-DS сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
