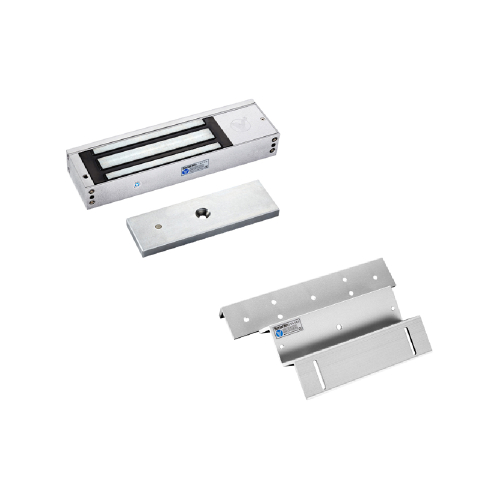

Електромагнітний замок YM-500 із ZL-образним кронштейном MBK-500ZL

Електромагнітний замок YM-500 із ZL-образним кронштейном MBK-500ZL
Бренд: Yli Electronic.

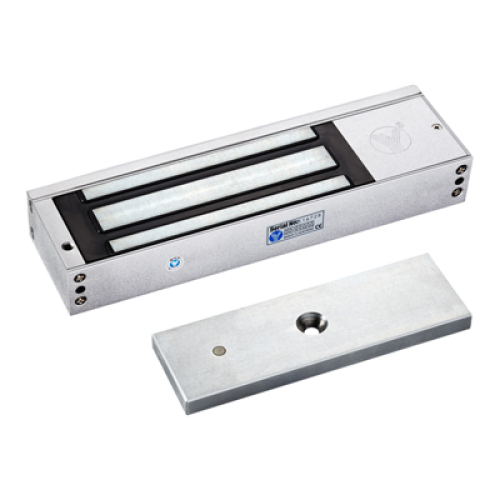

Характеристики електромагнітного замка YM-500

Сила утримання: 500 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V | DC24V (перемикається перемичкою на замку)
Споживання: 12V/420mA | 24V/210mA
Розміри:

замок із кріпильною планкою: 265х71.8х18.8 мм
відповідна планка: 185х60х13 мм



Встановлення замка

Наклейте трафарет у місці встановлення відповідної частини на двері
З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори у внутрішній стороні дверей для фіксації відповідної планки
Закріпіть відповідну частину, встановивши болт із напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки - вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагнічування до замка
Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи шурупи з комплекту
Прикладіть електромагнітний замок до кріпильної планки та прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа
Підключіть електромагнітний замок до живлення: (+) до червоного дроту, (-) до чорного

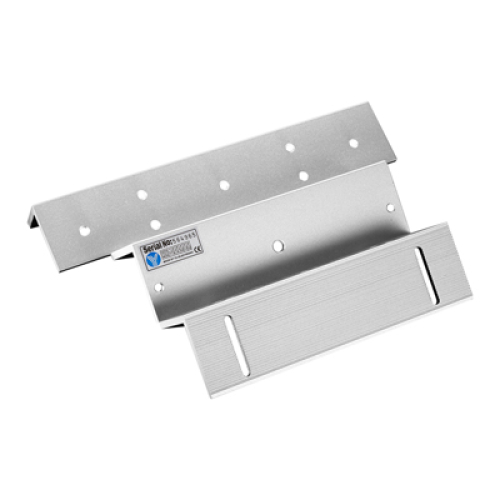

Встановлення кронштейна

Прикріпіть кронштейн до корпусу електромагнітного замка за допомогою двох гвинтів
Зробіть розмітку для кріплення на місці передбачуваного встановлення
Просвердліть отвори відповідного діаметра
Прикріпіть кронштейн до вибраного місця
