Електромагнітний замок Yli Electronic YM-500 з куточком монтажним Yli Electronic MBK-500L

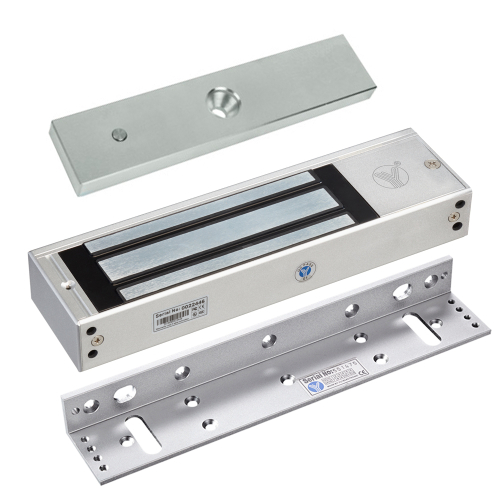

Комплект, що складається з електромагнітного замка YM-500 з силою утримання до 500 кг на розрив і куточка монтажного MBK-500L

Комплект призначений для внутрішнього встановлення на важкі вузькі металеві, металопластикові та дерев'яні двері

Бренд: Yli Electronic

Що таке електромагнітний замок

Електромагнітний замок - пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

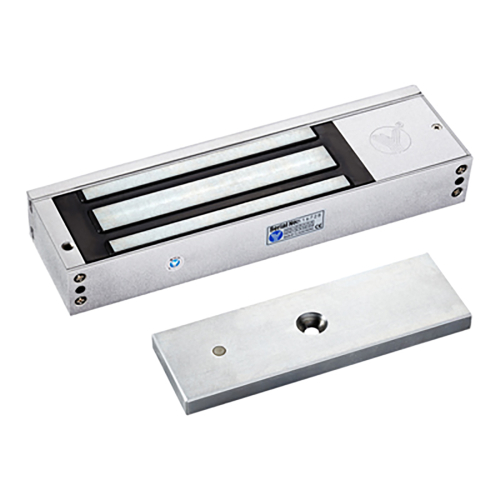

Як працює електромагнітний замок YM-500

Електромагнітний замок встановлюється на дверну коробку, відповідна планка - на двері. При подачі живлення (DC 12 В / DC 24 В) - замок примагнічує відповідну планку, надійно замикаючи двері. При відсутності живлення - замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей, на відповідній планці передбачена гумова прокладка.

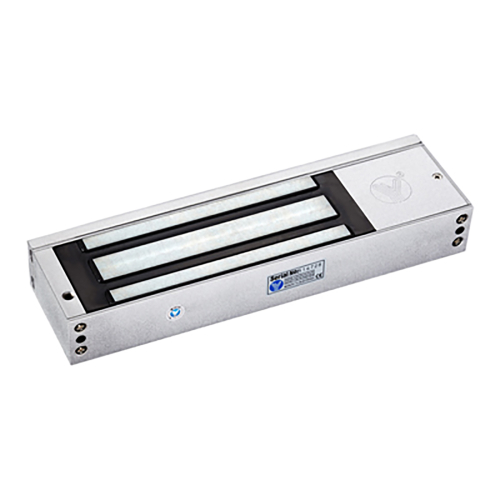

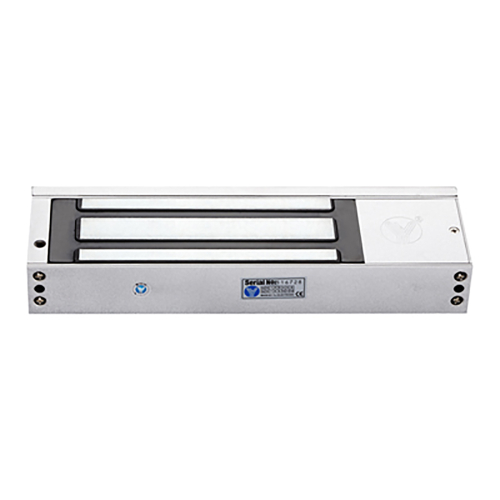

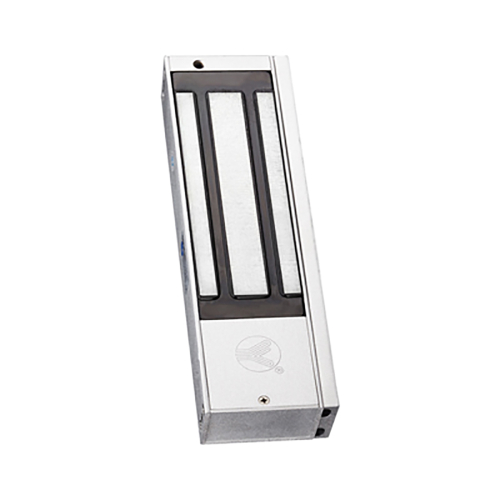

Технічні характеристики електромагнітного замка YM-500

- Сила утримання: 500 кг

- Матеріал корпусу: анодований алюміній

- Матеріал відповідної частини: цинк

- Живлення: DC 12 В / DC 24 В (перемикається перемичкою на замку)

- Споживання: 12 В / 420 мА | 24 В / 210 мА

- Розміри:

замок з кріпильної планкою: 265 х 71.8 х 18.8 мм

- відповідна планка: 185 х 60 х 13 мм

Встановлення електромагнітного замка

Відповідна планка

- Наклейте трафарет в місці встановлення відповідної частини на двері

- З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори з внутрішньої сторони дверей для фіксації відповідної планки

- Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного прімагнічіванія до замка.

Кріпильна планка замка

- Закріпіть кріпильну планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплекту

Електромагнітний замок

- Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа

Підключення живлення

- (+) до червоного дроту

- (-) до чорного дроту

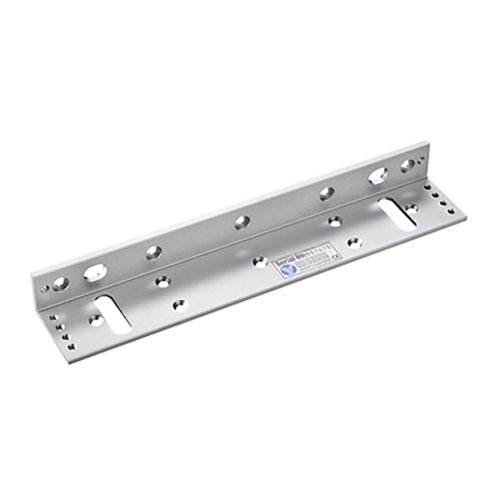

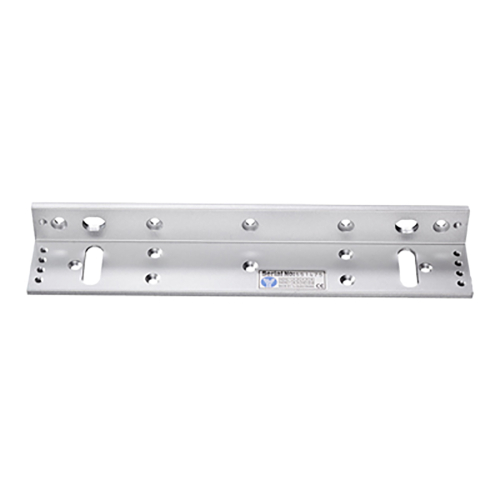

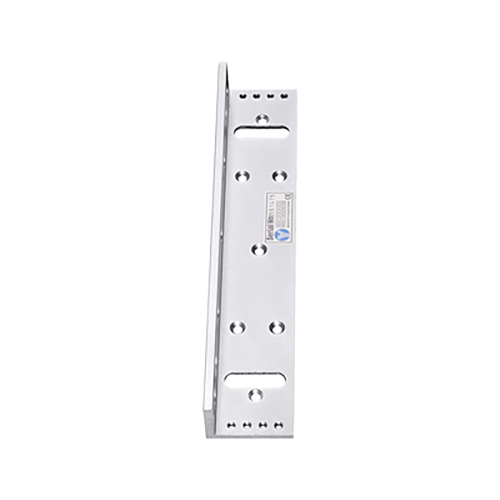

Встановлення кронштейна MBK-500L

- Прикріпіть кронштейн до корпусу електромагнітного замка за допомогою двох гвинтів

- Зробіть розмітку для кріплення на місці передбачуваного встановлення

- Просвердлите отвори відповідного діаметру

- Прикріпіть кронштейн на обране місце
