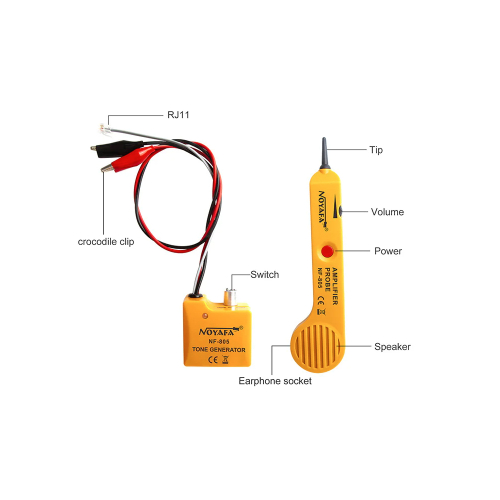

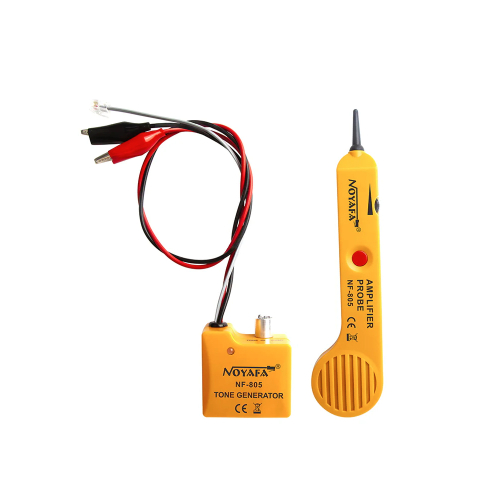

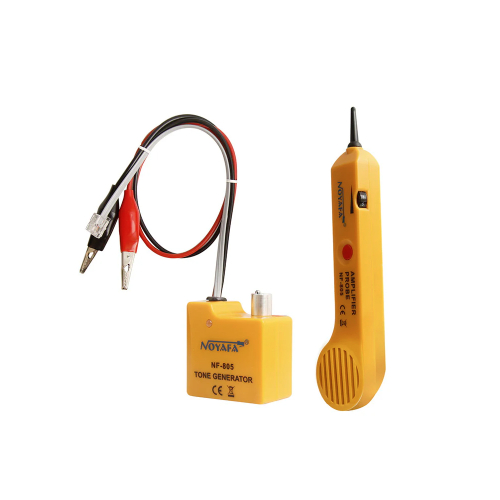

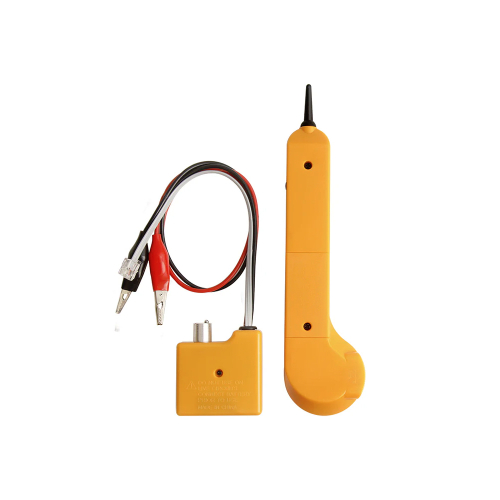

Тестер кабелів Noyafa NF-805 з генератором тону та пробником

Тестер кабелів Noyafa NF-805 — універсальний інструмент для пошуку, перевірки та діагностики телефонних, мережевих і коаксіальних ліній. Він допомагає швидко визначити обриви, короткі замикання та помилки підключення без необхідності розбирати обладнання. Прилад здатний працювати з лініями довжиною до 1,5 кілометра і підтримує активну напругу до 48 В, що робить його зручним при обслуговуванні телекомунікаційних систем, систем відеоспостереження і локальних мереж.
Модель поєднує в собі функції генератора тону і пробника, дозволяючи з високою точністю знаходити потрібний кабель в пучку проводів. Пристрій має режими TONE і CONT для генерації сигналу і перевірки цілісності провідників, а також світлову індикацію стану лінії. Тестер визначає стан телефонної лінії — вільна, зайнята або надходить дзвінок — і оснащений роз'ємом для навушників, що особливо корисно в шумних приміщеннях.
NF-805 відрізняється компактним розміром, міцним корпусом і простотою використання. Його можна використовувати як на об'єкті, так і при виїзних роботах. Прилад сумісний з більшістю стандартних кабелів — RJ11, вита пара, коаксіальні та аудіо/відео лінії, що робить його практичним інструментом для монтажників, інженерів зв'язку та фахівців з обслуговування СКС.
Функціональні особливості:


Швидке визначення обриву та замикання в телефонних і мережевих лініях.


Режим генерації тону для точного пошуку потрібного кабелю в пучку проводів.


Перевірка цілісності провідників з індикацією LED при опорі до 10 Ом.


Підтримка роботи з лініями, що знаходяться під активною напругою до 48 В DC.


Визначення стану телефонної лінії: вільна, дзвінок, зайнято.


Робота з кабелями RJ11, крученою парою, коаксіальними та аудіо/відео лініями.


Роз'єм для навушників для комфортної роботи в шумних умовах.


Компактний корпус, зручний для перенесення та експлуатації на виїзді.


Сумісність з будь-якими генераторами тону, що використовуються в телеком-обладнанні.


Технічні характеристики:
Генератор тону NF-805:

Частота тону: 0,6–2 кГц
Максимальна дистанція тестування: до 1,5 км
Струм споживання: ≤20 мА
Режими роботи: TONE / OFF / CONT
Тип тону: двотональний сигнал
Роз'єми: RJ11 (6 pin 2c), затискачі «крокодил»
Перевірка цілісності: LED-індикація при опорі ≤10 Ω
Підтримувані кабелі: знеструмлені телефонні, мережеві, коаксіальні, аудіо/відео лінії
Захист від напруги: до 48 В DC
Максимальна вихідна напруга сигналу: 8 Vp-p
Індикація розряду батареї: при рівні нижче 7 В
Живлення: 2 батареї (тип 9 В)
Розміри: 65×58×34 мм
Вага: 97 г

Пробник з підсилювачем NF-805:

Діапазон частот: 0,6–2 кГц
Споживаний струм: ≤70 мА
Режими: TONE / OFF / CONT
Роз'єм для навушників: є
Тип включення: тумблер
Розміри: 230×56×25 мм
Вага: 116 г

Комплектація:

Генератор тону NF-805
Пробник з підсилювачем NF-805
Комплект з'єднувальних кабелів
Сумка для перенесення
Інструкція
